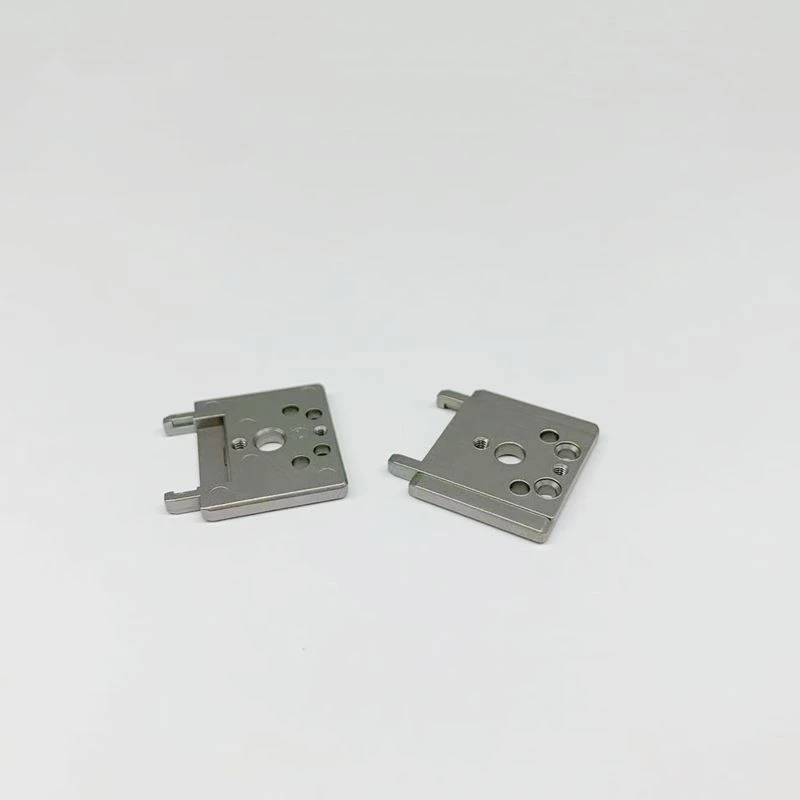

전자 커넥터 MIM
1 커넥터 란 무엇입니까?
커넥터는 커넥터입니다. 커넥터, 플러그 및 소켓이라고도 합니다. 일반적으로 전기 커넥터를 나타냅니다. 두 개의 활성 장치를 연결하여 전류 또는 신호를 전송하는 장치입니다.
커넥터는 당사의 전자 엔지니어와 기술자가 자주 접촉하는 부품입니다. 그 역할은 매우 간단합니다. 회로가 차단되거나 회로 사이에 격리되어 통신 브리지를 구축하여 전류가 흐르도록 회로가 미리 결정된 기능을 달성하도록 합니다. 커넥터는 전자 장비의 필수 부품입니다. 전류 흐름의 경로를 따르면 항상 하나 이상의 커넥터를 찾을 수 있습니다. 커넥터의 형태와 구조는 응용 대상, 주파수, 전원, 응용 환경 등에 따라 끊임없이 변화하며 다양한 유형의 커넥터가 있습니다. 예를 들어, 볼 필드를 밝히는 데 사용되는 커넥터는 하드 드라이브를 밝히는 데 사용되는 커넥터나 로켓을 밝히는 데 사용되는 커넥터와 매우 다릅니다. 그러나 커넥터의 종류에 관계없이 전류는 부드럽고 연속적이고 안정적인 흐름이어야 합니다. 일반적으로 커넥터는 전류에 연결될 뿐만 아니라 오늘날 광전자 기술의 급속한 발전, 광섬유 시스템, 신호 전송의 캐리어는 일반 회로 와이어 대신 빛, 유리 및 플라스틱이지만 광 신호 경로도 사용합니다. 커넥터의 역할은 회로 커넥터와 동일합니다. 우리는 회로 커넥터에만 관심이 있으므로 이 과정에서는 Molex 제품과 밀접하게 통합된 회로 커넥터 및 응용 프로그램에 중점을 둘 것입니다.
2 커넥터를 사용하는 이유는 무엇입니까?
커넥터가 없다고 상상해보십시오. 이 경우 회로는 연속 도체로 영구적으로 연결되어야 합니다. 예를 들어, 전자 장치를 전원에 연결하려면 연결 와이어의 양 끝이 전자 장치와 전원에 어떤 방식(용접 등)으로 고정되어야 합니다. 이처럼 제작이나 사용에 상관없이 많은 불편을 가져왔습니다. 예를 들어 자동차 배터리를 예로 들어 보겠습니다. 배터리 케이블이 배터리에 고정되어 납땜되어 있으며 자동차 공장에서 배터리를 설치한다고 가정합니다.
작업량이 증가하고 생산 시간과 비용이 증가합니다. 배터리가 손상되어 교체해야 하는 경우 자동차를 수리점으로 보내 기존 배터리를 용접으로 제거하고 새 배터리를 다시 용접해야 합니다. 이러한 이유로 더 많은 인건비를 지불해야 합니다. 커넥터가 있으면 많은 문제를 줄일 수 있습니다. 상점에서 새 배터리를 구입하고 커넥터를 분리하고 기존 배터리를 제거하고 새 배터리를 설치하고 커넥터를 다시 연결하기만 하면 됩니다. 이 간단한 예는 커넥터의 이점을 보여줍니다. 설계 및 생산 프로세스를 보다 편리하고 유연하게 만들고 생산 및 유지 보수 비용을 절감합니다.
커넥터의 이점
생산 공정 커넥터를 개선하면 전자 제품의 조립 공정이 간소화됩니다. 또한 대량 생산 공정을 단순화합니다.
손쉬운 유지보수 전자부품 고장 시 커넥터로 신속하게 교체 가능
기술이 발전함에 따라 커넥터가 설치될 때 메타 부분을 업데이트하여 기존 메타 부분을 새롭고 더 완전한 것으로 교체하는 것이 가능합니다.
설계 유연성 향상 커넥터를 사용하면 엔지니어가 새로운 제품을 설계 및 통합하고 메타 부품으로 시스템을 구성할 때 유연성이 향상됩니다.
3 커넥터 분류
커넥터 구조의 다양성이 증가함에 따라 새로운 구조와 응용 분야가 지속적으로 등장하고 있으며 고정 패턴으로 분류 및 명명 문제를 해결하려는 시도는 적응하기 어려워졌습니다. 그래도 일부 기본 범주는 유효합니다.
1. 상호 연결 레이어
전자 장치의 상호 연결은 장치의 내부와 외부를 연결하는 방식에 따라 5단계로 분류됩니다.
(1) 칩 패키지 내부 연결
② IC 패키지 핀과 PCB 연결. 일반적인 커넥터 IC 소켓.
(3) 배선 또는 인쇄 기판에 인쇄 회로의 연결. 일반적인 커넥터는 인쇄 회로 커넥터입니다.
④ 하판과 하판의 연결. 일반적인 커넥터는 캐비닛 커넥터입니다.
⑤ 장치 간의 연결. 대표적인 제품은 원형 커넥터입니다.
③과 ④가 겹치는 부분이 있습니다. 커넥터의 5단계 중 시장규모는 ③과 ⑤단계의 제품이 가장 많고, 현재 가장 빠른 성장은 ③단계의 제품이다.
2. 커넥터 사양의 계층.
IEC(International Electrotechnical Commission)의 분류에 따르면 커넥터는 전자 장비용 전기 기계 부품에 속하며 사양 수준은 다음과 같습니다.
제품군 예: 커넥터
하위 제품군: 원형 커넥터
유형 예: YB 원형 커넥터
품종(스타일) 예: YB3470
사양(변형)
3. 커넥터는 우리나라에서 정의됩니다.
우리나라 산업 관리에서 커넥터 및 스위치, 키보드 등을 총칭하여 전기 커넥터라고 하고 전기 커넥터 및 릴레이는 총칭하여 기계 및 전기 부품입니다.
4. 커넥터 제품 범주.
커넥터 제품 유형 구분에 약간의 혼동이 있지만 기술적인 관점에서 커넥터 제품 범주의 기본 구분 방법은 ① 외형 구조에 따른 원형 및 직사각형(단면), ② 작동 주파수: 저주파 및 고주파(경계로 3MHz).
위의 구분에 따르면 동축 커넥터는 원형이고 인쇄 회로 커넥터는 직사각형(역사적으로 인쇄 회로 커넥터는 실제로 직사각형 커넥터와 분리됨)인 반면 현재 널리 사용되는 직사각형 커넥터는 대략 직사각형인 사다리꼴 단면을 가지고 있습니다. 저주파와 고주파를 3MHz로 나누는 것은 기본적으로 전파를 나누는 것과 같다.
다른 하나는 용도, 설치, 특수 구조, 특수 성능도 여러 유형으로 나눌 수 있으며 간행물 및 제조업체 홍보 자료에 자주 등장하지만 일반적으로 기능 및 용도를 강조하기 위해 기본 분류는 다음과 같습니다. 여전히 위의 분할 원칙을 넘어서지 않습니다.
커넥터의 기술 개발 및 실제 상황을 고려하여 보편성 및 관련 기술 표준에 따라 커넥터는 다음 범주(범주)로 나눌 수 있습니다. ① 저주파 원형 커넥터; (2) 직사각형 커넥터; 인쇄 회로 커넥터; 무선 주파수 커넥터; ⑤ 광섬유 커넥터.
5. 커넥터 모델명.
커넥터 모델 명명은 고객 조달 및 제조업체 생산 조직의 기초입니다. 국내외 커넥터 업계에서 제품 모델 명명에는 두 가지 아이디어가 있습니다. 이 방식의 장점은 식별은 쉽지만 배열이 너무 길고 복잡하며 커넥터의 소형화로 인해 인쇄가 어렵다는 점이다. 현재 이 방법은 중국에서 여전히 인기가 있으며 SJ{0}}(인쇄 회로 커넥터), SJ{1}}(직사각형 커넥터), SJ와 같은 일부 산업 표준 및 국가 표준에도 규정되어 있습니다. 2459-84(리본 케이블 커넥터), GB9538-88(리본 케이블 커넥터) 등. 커넥터 구조의 다양성이 증가함에 따라 명명 규칙으로 커넥터 클래스를 다루는 것이 실제로 점점 더 어려워지고 있습니다. 그것에 대해 생각하는 또 다른 방법은 아라비아 숫자를 사용하는 것입니다. 이 접근 방식의 장점은 단순성, 컴퓨터 관리 용이성 및 작은 제품 로고 인쇄입니다. 현재 세계의 주요 커넥터 제조업체가 이 방법을 채택하고 있습니다. 계획경제체제하에서 산업 전체가 일정한 명명규칙을 정하는 방식을 점차 제조사별로 고유의 특성을 반영하여 개발한 명명법으로 대체할 것으로 예상할 수 있다.
● 커넥터 시장 전개 개요
소비자 가전, 자동차 전자 및 통신 터미널 시장의 급속한 성장과 아시아 및 중국으로의 글로벌 커넥터 생산 능력의 지속적인 이전으로 아시아는 커넥터 시장 발전의 가장 잠재적인 장소가되었으며 중국은 세계에서 가장 빠르게 성장하는 커넥터 시장이 될 것입니다 그리고 가장 큰 용량. 중국 커넥터 시장의 성장률은 앞으로도 계속해서 세계 평균 수준을 초과할 것으로 예상되며, 향후 5년 동안 중국 커넥터 시장 규모의 연간 성장률은 15%에 도달하여 2010년까지 중국 커넥터 시장 용량은 257억 위안에 달할 것입니다.
전기 커넥터의 주요 지원 분야는 운송, 통신, 네트워크, IT, 의료, 가전 제품 등입니다. 지원 분야의 제품 기술 수준의 급속한 발전과 시장의 급속한 성장은 커넥터 기술의 발전을 강력하게 견인합니다. 지금까지 커넥터는 완전한 범위의 제품, 풍부한 품종 및 사양, 다양한 구조 유형, 전문 방향 세분화, 산업 특성, 시리즈의 표준 시스템 사양 및 전문 제품으로 발전했습니다.
일반적으로 커넥터 기술의 발전은 고속 신호 전송 및 디지털화, 모든 종류의 신호 전송 통합, 제품 볼륨의 소형화, 제품 비용 절감, 접점 부품 끝 모드 테이블 고정, 모듈 조합, 편리한 특성을 보여줍니다. 삽입 및 제거 등 위의 기술은 커넥터 기술의 발전 방향을 나타내지 만 위의 기술은 모든 커넥터, 다른 지원 분야 및 다른 사용 환경의 커넥터에 필요하지 않으며 위의 요구 사항에 유의해야합니다. 기술이 완전히 다릅니다.
